Unser Maschinenpark



Fräsmaschine

Haas VF-7/40
Vertikales Bearbeitungszentrum mit seitlich angeordnetem Werkzeugwechsler mit 24 + 1 Magazinplätzen
Maschinentisch : X - 2.134 mm; Y - 711 mm
Verfahrwege : X - Achse 2.134 mm; Y - Achse 813 mm; Z - Achse 762 mm
Spindel : Aufnahme SK-40; Drehzahl max. 7.500 U/min
Vorschübe : 12,7 mm/min; Eilgang 15,2 m/min

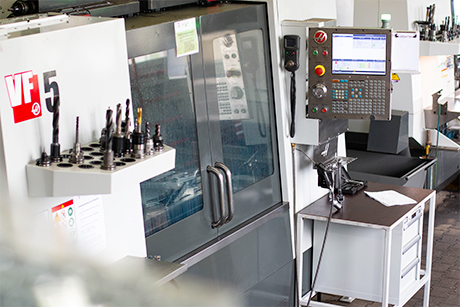

Haas VF-5/40
Vertikales Bearbeitungszentrum mit seitlich angeordnetem Werkzeugwechsler 40 + 1 Magazinplätzen
Maschinentisch : X - 1.321 mm; Y - 660 mm
Verfahrwege : X - Achse 1.270 mm; Y - Achse 660 mm; Z - Achse 635 mm
Spindel : Aufnahme SK40; Drehzahl max. 8.100 U/min
Vorschübe : Max. 12,7 m/Min; Eilgang 18,0 m/Min

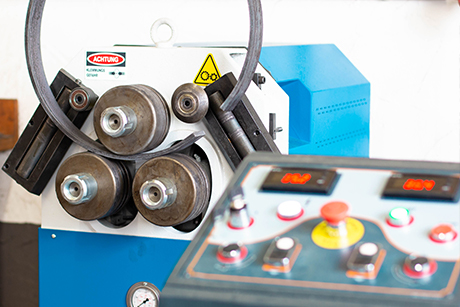

Ringbiegemaschine

Rundbiegen von Rohren und Vollmaterial, Profile: wie Winkelstahl, U-Stahl, Flachstahl, T-Stahl, Rechteck- und Vierkantrohr/stahl.

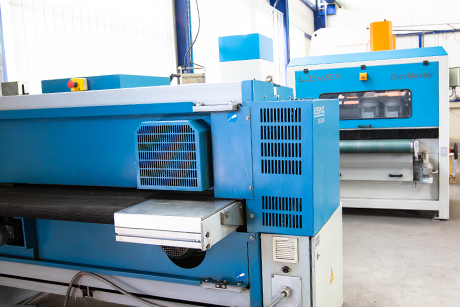

Entgrat- und Verrundungsanlage
für Stanz- und Laserteile

Entgraten und verrunden der Teile in einem Arbeitsgang. Entfernen hochstehender Grate und Spritzer sowie gleichmäßige Kantenverrundung. Bearbeitet Kanten und Durchbrüche sauber aus allen Richtungen
und Winkeln 360°!
Max. Arbeitsbreite 1350 mm

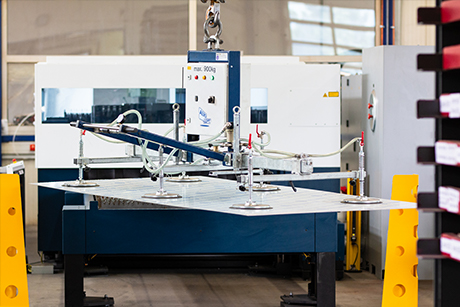

Laser-Stanzbearbeitung

Mit unseren Laserschneidanlage vom Typ TruLaser 3050 5Kw und unserer Stanz-Lasermaschine TruMatic 1000 fiber, können wir Teile in höchster Präzision und Schnelligkeit fertigen. Diese beiden Verfahren sind daher bestens für kleinere und größere Serien geeignet.

Folgende Formate und Blechstärken können wir mit der Trumatic 1000 fiber bearbeiten:

Stahl versch. bis 3000 x 1500 mm bis 6 mm
Edelstahl bis 3000 x 1500 mm bis 6 mm
Aluminium bis 3000 x 1500 mm bis 5 mm
Kupfer bis 3000 x 1500 mm bis 6 mm
Messing bis 3000 x 1500 mm bis 6 mm


Folgende Formate und Blechstärken können wir mit der Trumatic L 3030 5Kw bearbeiten:

Stahl bis 3000 x 1500 mm bis 25 mm
Edelstahl bis 3000 x 1500 mm bis 15 mm
Aluminium bis 3000 x 1500 mm bis 12 mm

Abkantmaschine

Weinbrenner Gesenkbiegepresse GP 160/3050

Max. Arbeitslänge 3050 mm
freier Ständerdurchgang 2545 mm
Ausladung 300 mm
Tischhöhe 900 mm
Presskraft 1600 kN

Schweißarbeiten

Folgende Anlagen stehen unserer Schlosserei zur Fertigstellung Ihres Produktes zur Verfügung:

  • 4 MAG – Schweißanlagen
  • 1 WIG – Schweißanlage
  • 1 Laserschweißanlage
  • 1 Bolzenschweißanlage
  • 1 Punktschweißanlage
  • 1 Schweißroboter
    • 9 achsig
    • Tragkraft 125 kg
    • Reichweite 2500 mm
    • MAG Schweißverfahren
    • 3 achsige Tischplatte
    • Aufspanngewicht 250 kg
